ขั้ว UVW บนเครื่องกำเนิดไฟฟ้าบ่งบอกอะไร?

ทำอะไร ขั้ว UVW บนเครื่องกำเนิดไฟฟ้า ระบุ?

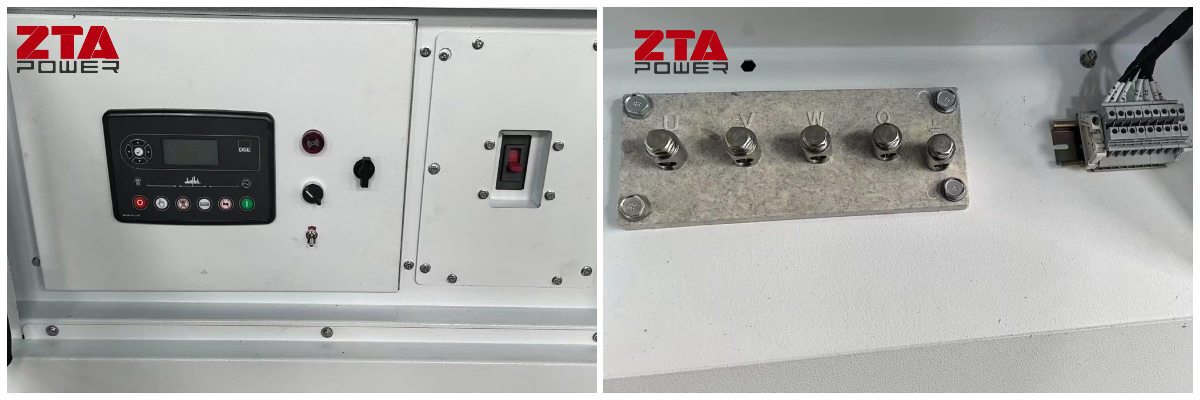

ขั้ว UVW บนเครื่องกำเนิดไฟฟ้า

แสดงถึงขั้วต่อขดลวดไฟฟ้ากระแสสลับสามเฟส โดยทั่วไปใช้สำหรับการเชื่อมต่อแบบสตาร์ (Y) หรือเดลต้า (Δ) ควรเลือกวิธีการเชื่อมต่อเฉพาะโดยพิจารณาจากกำลังและข้อกำหนดของมอเตอร์ โดยคำนึงถึงลำดับเฟสและความปลอดภัยของฉนวนด้วย

หลักการเดินสายไฟ

คำจำกัดความของ UVW: U, V และ W คือตัวระบุสำหรับขั้วต่อขดลวดสามเฟส ซึ่งสอดคล้องกับสามเฟส (L1, L2, L3) ของแหล่งจ่ายไฟ

วิธีการเชื่อมต่อ

การเชื่อมต่อแบบสตาร์ (Y): ต่อปลายสายทั้งสามด้าน U2, V2, W2 ให้เป็นจุดที่เป็นกลาง และต่อสายไฟจากแหล่งจ่ายไฟเข้ากับ U1, V1 และ W1 ตามลำดับ เหมาะสำหรับโหลดเบาหรือสถานการณ์ที่มีกระแสเริ่มต้นต่ำ

การเชื่อมต่อแบบเดลต้า (Δ): ต่อขั้วต่อแบบอนุกรม (U1 ถึง W2, V1 ถึง U2, W1 ถึง V2) และต่อสายไฟจากแหล่งจ่ายไฟเข้ากับจุดเชื่อมต่อเหล่านี้ เหมาะสำหรับการใช้งานหนักหรือสถานการณ์ที่ต้องการแรงบิดสูง

ขั้นตอนการเดินสายไฟ

ระบุขั้วต่อ: กล่องขั้วต่อประกอบด้วย U1, V1, W1 (จุดเริ่มต้น) และ U2, V2, W2 (จุดสิ้นสุด) ยืนยันลำดับการระบุ

เลือกวิธีการเชื่อมต่อ:

สำหรับสตาร์: เชื่อมต่อ U2, V2, W2 เข้าด้วยกัน; เชื่อมต่อสายไฟเข้ากับ U1, V1, W1

สำหรับเดลต้า: เชื่อมต่อ U1 กับ W2, V1 กับ U2 และ W1 กับ V2 เชื่อมต่อสายไฟที่มีไฟเข้ากับจุดเชื่อมต่อเหล่านี้

การทำงานที่ปลอดภัย: ดำเนินการทุกอย่างหลังจากตัดกระแสไฟฟ้าแล้ว ใช้เครื่องมือที่มีฉนวนหุ้มและตรวจสอบให้แน่ใจว่าขันสกรูทั้งหมดให้แน่นหนาดีแล้ว

ข้อควรระวัง

การจับคู่ลำดับเฟส: ลำดับเฟสของแหล่งจ่ายไฟจะต้องตรงกับข้อบ่งชี้บนแผ่นชื่อของมอเตอร์เพื่อป้องกันการกลับด้านหรือความเสียหาย

ความปลอดภัยของฉนวน: ตรวจสอบฉนวนของสายไฟและขั้วต่อก่อนใช้งานเพื่อป้องกันไฟฟ้าลัดวงจรหรือไฟฟ้าช็อต

การเชื่อมต่อที่ปลอดภัย: ตรวจสอบให้แน่ใจว่าจุดเชื่อมต่อทั้งหมดแน่นหนาและเชื่อถือได้เพื่อหลีกเลี่ยงความร้อนสูงเกินไปในพื้นที่ที่เกิดจากการสัมผัสหลวม

การปฏิบัติตามข้อกำหนด: ปฏิบัติตามแผนผังสายไฟและคำแนะนำที่ให้มาอย่างเคร่งครัด ผู้ผลิตเครื่องกำเนิดไฟฟ้า -

การปรับตัวของพลังงาน: โดยทั่วไปมอเตอร์ที่มีกำลังสูง (เช่น มากกว่า 7.5 กิโลวัตต์) จะถูกกำหนดค่าให้ใช้การเชื่อมต่อแบบเดลต้าตามค่าเริ่มต้น

การทดสอบความต้านทาน: จะต้องวัดความต้านทานระหว่างขดลวดก่อนเดินสายเพื่อให้แน่ใจว่าไม่มีไฟฟ้าลัดวงจรหรือวงจรเปิด
