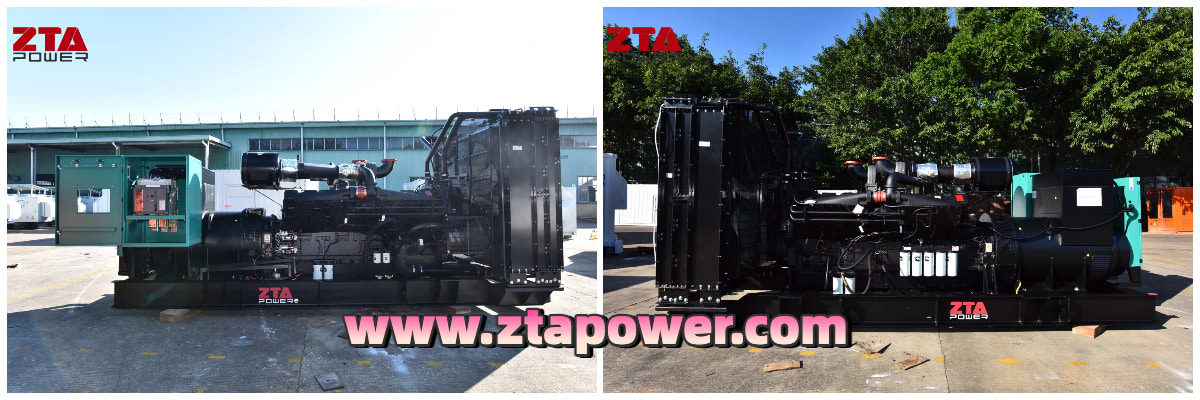

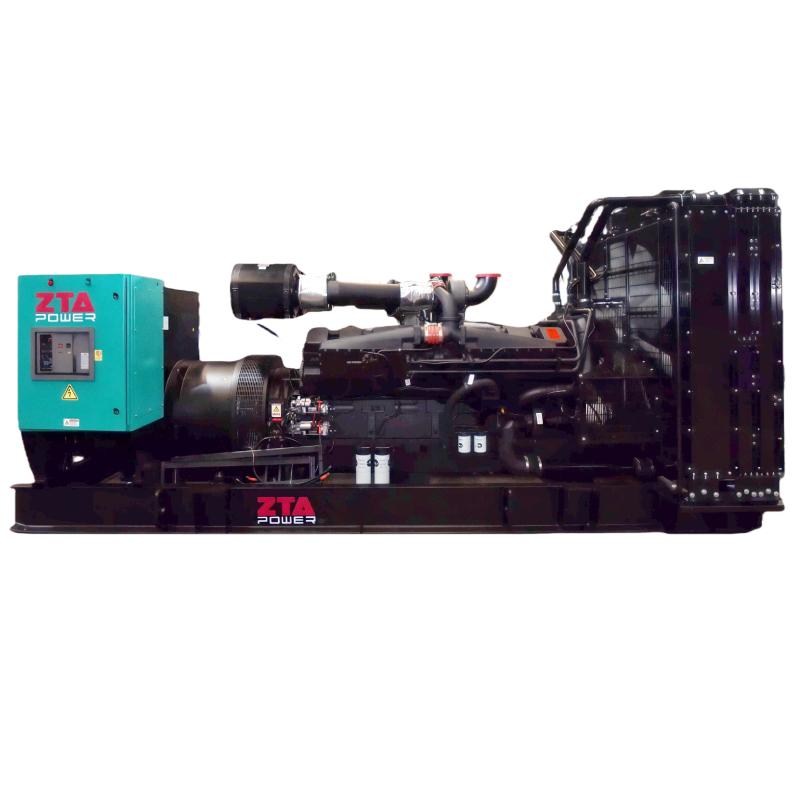

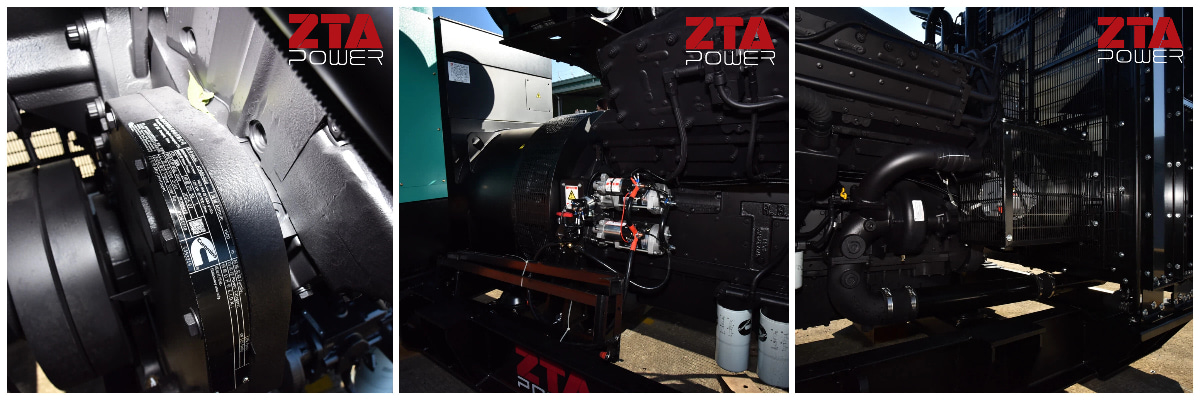

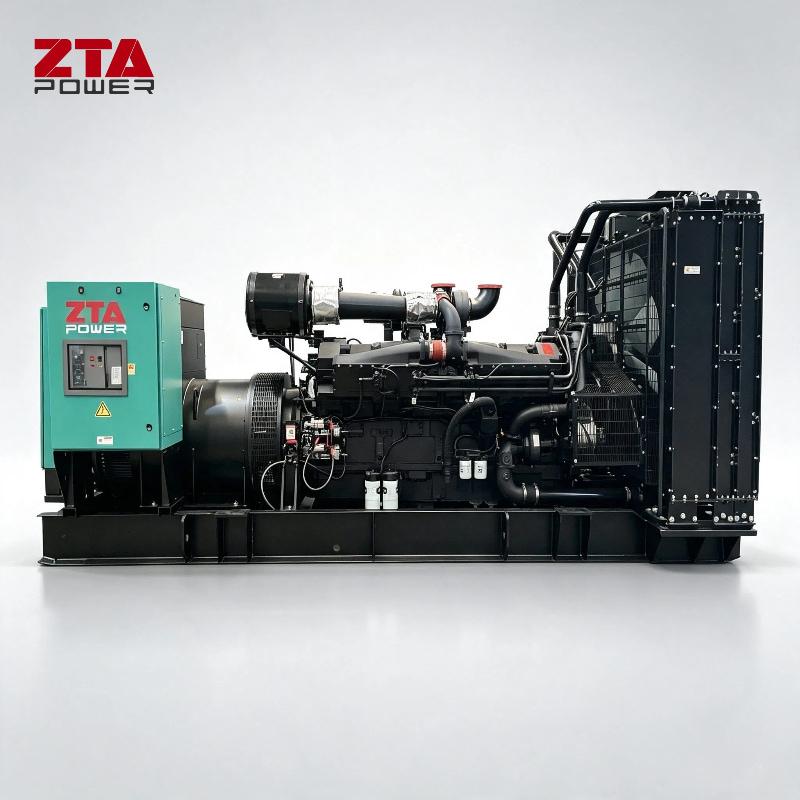

เครื่องกำเนิดไฟฟ้าดีเซล Cummins 1000KW 1250kVA รุ่น KTA50-G3

การดำเนินงานที่อุณหภูมิและระดับความสูง:

เครื่องยนต์สามารถทำงานได้ที่:

1,800 รอบต่อนาที สูงสุด 5,000 ฟุต (1,500 ม.) และ 104°F (40℃) โดยไม่ต้องลดกำลังไฟฟ้า

1,500 รอบต่อนาที สูงสุด 5,000 ฟุต (1,500 ม.) และ 104°F (40℃) โดยไม่ต้องลดกำลังไฟฟ้า

สำหรับการดำเนินงานอย่างต่อเนื่องเหนือเงื่อนไขเหล่านี้ ให้ลดระดับโดย 4% ต่อ 1,000 ฟุต (300 ม.) และ 1% ต่อ 10°F (2% ต่อ 11℃)

แผงควบคุมขั้นสูง

แผงควบคุม Power Command 3.3 (ตัวเลือก)

แผ่นข้อมูลจำเพาะ

ระบบควบคุม Power Command® เป็นระบบตรวจสอบ ตรวจวัด และควบคุมเครื่องกำเนิดไฟฟ้าที่ใช้ไมโครโปรเซสเซอร์ ออกแบบมาเพื่อตอบสนองความต้องการของเครื่องกำเนิดไฟฟ้าแบบขับเคลื่อนด้วยเครื่องยนต์ในปัจจุบัน การรวมฟังก์ชันควบคุมทั้งหมดไว้ในระบบควบคุมเดียวช่วยเพิ่มความน่าเชื่อถือและประสิทธิภาพการทำงาน เมื่อเทียบกับระบบควบคุมเครื่องกำเนิดไฟฟ้าแบบเดิม ระบบควบคุมเหล่านี้ได้รับการออกแบบและทดสอบเพื่อให้เหมาะสมกับสภาพแวดล้อมการใช้งานเครื่องกำเนิดไฟฟ้าทั่วไป

คำอธิบาย

ระบบควบคุมเครื่องกำเนิดไฟฟ้า PowerCommand เหมาะสำหรับใช้กับเครื่องกำเนิดไฟฟ้าดีเซลและก๊าซธรรมชาติเผาไหม้น้อยหลากหลายรุ่นในการใช้งานแบบขนาน ระบบควบคุม PowerCommand สามารถใช้งานร่วมกับระบบกระตุ้นแบบชันท์หรือแบบ PMG ได้ ระบบควบคุมนี้เหมาะสำหรับใช้กับเครื่องกำเนิดไฟฟ้าแบบต่อสายและแบบต่อสายไม่ได้ และสามารถกำหนดค่าความถี่ แรงดันไฟฟ้า และการเชื่อมต่อไฟฟ้าได้ตั้งแต่ 120-600 VAC แบบสายต่อสาย และ 601-45,000 VAC พร้อม PT ภายนอก กำลังไฟสำหรับระบบควบคุมนี้มาจากเครื่องกำเนิดไฟฟ้า แบตเตอรี่สตาร์ท ระบบควบคุมทำงานในช่วงแรงดันไฟฟ้าตั้งแต่ 8 VDC ถึง 30 VDC

คุณสมบัติ :

• การทำงานด้วยแบตเตอรี่ 12 และ 24 VDC

• การควบคุมแรงดันไฟฟ้าแบบดิจิทัล - ตัวควบคุมแรงดันไฟฟ้าแบบ FET คลื่นเต็มสามเฟส ใช้งานได้กับทั้งระบบชันท์และ PMG การตรวจจับเป็นแบบสามเฟส

• การสื่อสารเครื่องยนต์ที่มีอำนาจเต็ม (ถ้ามี)

- รองรับการสื่อสารและควบคุมกับโมดูลควบคุมเครื่องยนต์ (ECM)

• การป้องกัน AmpSentry™ - เพื่อการป้องกันกระแสเกินจากเครื่องกำเนิดไฟฟ้าอย่างแท้จริง

• การตรวจสอบเครื่องกำเนิดไฟฟ้า - ตรวจสอบสถานะของฟังก์ชันเครื่องยนต์และไดชาร์จที่สำคัญทั้งหมด

• การวัดเครื่องกำเนิดไฟฟ้าแบบดิจิตอล (AC และ DC)

• ระบบตรวจสอบแบตเตอรี่เครื่องกำเนิดไฟฟ้าเพื่อตรวจจับและเตือนเมื่อแบตเตอรี่อ่อน

• กำหนดค่าได้สำหรับการวัดไฟฟ้ากระแสสลับเฟสเดียวหรือสามเฟส

• การสตาร์ทเครื่องยนต์ - ประกอบด้วยรีเลย์ไดรเวอร์สำหรับสตาร์ทเตอร์ การปิดเชื้อเพลิง (FSO) ระบบไฟหัวเผา/จุดระเบิดด้วยประกายไฟ และสวิตช์ B+

• การปกป้องเครื่องกำเนิดไฟฟ้า – ปกป้องเครื่องยนต์และไดชาร์จ

• นาฬิกาเวลาจริงสำหรับการประทับเวลาข้อผิดพลาดและเหตุการณ์

• นาฬิกาออกกำลังกายและเวลาเริ่ม/หยุดในแต่ละวันจะเริ่มการทดสอบโดยมีหรือไม่มีโหลด หรือเซสชันโหลดพื้นฐานหรือโกนสูงสุด

• ระบบควบคุมการถ่ายโอนพลังงานแบบดิจิทัล (AMF) ช่วยควบคุมการถ่ายโอนโหลดในโหมดการถ่ายโอนแบบเปิด การถ่ายโอนแบบปิด หรือโหมดการถ่ายโอนแบบยืดหยุ่น (แบบเพิ่มความเร็ว)

• การเชื่อมต่อแบบขนานที่ขยาย (Peak Shave/Base Load) ช่วยควบคุมกำลังไฟฟ้าจริงและกำลังไฟฟ้ารีแอคทีฟของเครื่องกำเนิดไฟฟ้าในขณะที่เชื่อมต่อแบบขนานกับระบบสาธารณูปโภค สามารถควบคุมกำลังไฟฟ้าได้ทั้งที่จุดตรวจสอบของเครื่องกำเนิดไฟฟ้าหรือจุดตรวจสอบบัสของระบบสาธารณูปโภค

• การซิงโครไนซ์ความถี่แบบดิจิทัลและการจับคู่แรงดันไฟฟ้า

• การแบ่งโหลดแบบไอโซโครนัส

• การควบคุม Droop KW และ KVAR

• การตรวจสอบการซิงค์ – ฟังก์ชันการตรวจสอบการซิงค์มีการปรับสำหรับหน้าต่างมุมเฟส หน้าต่างแรงดันไฟฟ้า หน้าต่างความถี่ และการหน่วงเวลา

• การวัดและการป้องกันบัสสาธารณูปโภค/AC

• การบริการขั้นสูง – โดยใช้ InPower™ ซึ่งเป็นเครื่องมือบริการซอฟต์แวร์บนพีซี

• การปกป้องสิ่งแวดล้อม – ระบบควบคุมได้รับการออกแบบให้การทำงานที่เชื่อถือได้ในสภาพแวดล้อมที่รุนแรง

บอร์ดควบคุมหลักเป็นโมดูลแบบหุ้มเต็มรูปแบบที่ได้รับการปกป้องจากองค์ประกอบต่างๆ

• อินเทอร์เฟซ ModBus สำหรับเชื่อมต่อกับอุปกรณ์ของลูกค้า

• อินพุตและเอาต์พุตที่กำหนดค่าได้ – อินพุตแยก 4 ตัวและเอาต์พุตรีเลย์สัมผัสแห้ง 4 ตัว

• การรับประกันและบริการ – รองรับด้วยการรับประกันที่ครอบคลุมและเครือข่ายบริการตัวแทนจำหน่ายทั่วโลก

• การรับรอง – เหมาะสำหรับใช้กับเครื่องกำเนิดไฟฟ้าที่ได้รับการออกแบบ ผลิต ทดสอบ และรับรองตามมาตรฐาน UL, NFPA, ISO, IEC, Mil Std. และ CE ที่เกี่ยวข้อง
