เครื่องกำเนิดไฟฟ้า 50Hz เทียบกับ 60Hz: วิธีเลือกความถี่ที่ถูกต้อง?

คู่มือเชิงปฏิบัติสำหรับผู้กำหนดสเปก ผู้รับเหมา EPC และทีมจัดซื้อที่กำลังเลือกชุดเครื่องกำเนิดไฟฟ้าดีเซลหรือชุดเครื่องกำเนิดไฟฟ้า AMF

เมื่อต้องกำหนดสเปกสำหรับกำลังไฟฟ้าสำรองหรือกำลังไฟฟ้าหลัก หนึ่งในการตัดสินใจแรกๆ ที่มักถูกเข้าใจผิดมากที่สุดคือเรื่องความถี่ทางไฟฟ้า ไม่ว่าคุณจะเลือก 50Hz หรือ 60Hz จะเป็นตัวกำหนดความเร็วรอบเครื่องยนต์ ขดลวดอัลเทอร์เนเตอร์ มาตรฐานแรงดันไฟฟ้า และท้ายที่สุดคือ ชุดเครื่องกำเนิดไฟฟ้าดีเซล รุ่นใดที่เหมาะสมกับหน้างานของคุณ บทความนี้จะอธิบายความแตกต่างและแสดงวิธีเลือกอย่างถูกต้อง ก่อนที่คุณจะตัดสินใจซื้อ

1. 50Hz / 60Hz หมายความว่าอย่างไรกันแน่?

ความถี่คือจำนวนรอบของไฟฟ้ากระแสสลับต่อวินาที ชุดเครื่องกำเนิดไฟฟ้า 50Hz จ่ายไฟ 50 รอบต่อวินาที ส่วน ชุดเครื่องกำเนิดไฟฟ้า 60Hz จ่ายไฟ 60 รอบต่อวินาที สำหรับอัลเทอร์เนเตอร์ 4 ขั้วมาตรฐาน ความถี่จะถูกล็อกไว้กับความเร็วรอบเครื่องยนต์:

• 50Hz → เครื่องยนต์ทำงานที่ 1500 rpm (ความเร็วซิงโครนัส)
• 60Hz → เครื่องยนต์ทำงานที่ 1800 rpm

อัลเทอร์เนเตอร์จะต้องถูกพันขดลวดและปรับตั้ง AVR ให้ตรงกับความถี่เป้าหมาย Stamford alternator ที่มาพร้อมกับ Stamford AVR ที่เข้าคู่กัน เป็นการกำหนดค่าที่พบบ่อยที่สุดในการใช้งาน ชุดเครื่องกำเนิดไฟฟ้าดีเซล ในภาคอุตสาหกรรม

2. 50Hz เทียบกับ 60Hz: การเปรียบเทียบเคียงข้างกัน

3. วิธีการเลือกความถี่ที่ถูกต้อง

3.1 เลือกให้ตรงกับมาตรฐานโครงข่ายไฟฟ้าในพื้นที่ของคุณ

กฎที่ง่ายที่สุดคือ: เลือกให้ตรงกับระบบไฟฟ้าที่คุณเชื่อมต่อด้วย หากไซต์งานของคุณในเอเชียหรือแอฟริกาเชื่อมต่อกับโครงข่ายไฟฟ้า 50Hz ให้ระบุ เครื่องกำเนิดไฟฟ้าดีเซล 50Hz. ในสหรัฐอเมริกาหรือแคนาดา คุณจำเป็นต้องใช้ เครื่องกำเนิดไฟฟ้า 60Hz.

3.2 เลือกให้ตรงกับอุปกรณ์ที่เชื่อมต่อ

มอเตอร์, VFD, นาฬิกา และอุปกรณ์อิเล็กทรอนิกส์บางชนิดมีความไวต่อความถี่ การใช้งานเครื่องจักร 60Hz กับแหล่งจ่ายไฟ 50Hz จะทำให้เกิด ความร้อนสูงเกินไปและความเร็วรอบมอเตอร์ผิดปกติ. ตรวจสอบป้ายชื่อของโหลดที่สำคัญก่อนสั่งซื้อเสมอ

3.3 โครงการส่งออกและโครงการแบบเบ็ดเสร็จ (Turnkey)

สำหรับการประมูลของ EPC และภาครัฐ มาตรฐานของประเทศปลายทางเป็นสิ่งที่ต่อรองไม่ได้ เครื่องกำเนิดไฟฟ้าดีเซลแบบตู้คอนเทนเนอร์ ที่สร้างมาสำหรับ 50Hz ไม่สามารถ "แปลง" เป็น 60Hz ที่หน้างานได้ง่ายๆ

4. ชุดเครื่องกำเนิดไฟฟ้า AMF และการเลือกความถี่

ชุด เครื่องกำเนิดไฟฟ้า AMF (ชุดเครื่องกำเนิดไฟฟ้าแบบสำรองไฟอัตโนมัติเมื่อไฟฟ้าหลักขัดข้อง) จะเริ่มทำงานและรับโหลดโดยอัตโนมัติเมื่อไฟฟ้าหลักขัดข้อง จากนั้นจะสลับกลับเมื่อไฟฟ้าหลักกลับมาใช้งานได้ตามปกติ ตู้ควบคุม AMF จะตรวจสอบความถี่และแรงดันไฟฟ้าอย่างต่อเนื่อง ดังนั้นจึง ต้องกำหนดค่าให้ตรงกับมาตรฐาน 50Hz หรือ 60Hz ที่ถูกต้อง

เพื่อการสลับแหล่งจ่ายไฟที่ราบรื่น ให้จับคู่ เครื่องกำเนิดไฟฟ้า AMF ของคุณกับ สวิตช์ถ่ายโอนอัตโนมัติ (ATS) และได้รับการรับรอง ตัวควบคุม ATS. ผลิตภัณฑ์ ชุดเครื่องกำเนิดไฟฟ้า AMF ของ ZTA Power รวมแผงควบคุม AMF, ตัวควบคุม ATS และ อัลเทอร์เนเตอร์ Stamford ไว้ในแพ็คเกจเดียวที่ผ่านการทดสอบจากโรงงาน โดยมีให้เลือกทั้งแบบ เครื่องกำเนิดไฟฟ้าดีเซลแบบเปิด หรือ ชุดเครื่องกำเนิดไฟฟ้าดีเซลแบบเก็บเสียง.

5. ความถี่ของชุดเครื่องกำเนิดไฟฟ้าดีเซลและตัวเลือกเครื่องยนต์

แพลตฟอร์ม ชุดเครื่องกำเนิดไฟฟ้าดีเซล สำหรับอุตสาหกรรมที่ได้รับความนิยมสูงสุดคือ ชุดเครื่องกำเนิดไฟฟ้าดีเซล Cummins และ ชุดเครื่องกำเนิดไฟฟ้าดีเซล Perkins. ที่ขนาด 1250 kVA, ชุดเครื่องกำเนิดไฟฟ้าดีเซล Cummins ที่สร้างขึ้นบนเครื่องยนต์ KTA50-G3 เป็นตัวเลือกที่ผ่านการพิสูจน์แล้ว:

• รุ่น 50Hz: KTA50-G3 ที่ 1500 รอบต่อนาที, 1250 kVA สำหรับการใช้งานหลัก
• รุ่น 60Hz: บล็อกเดียวกันที่ลดพิกัด/ปรับจูนใหม่เป็น 1800 รอบต่อนาทีสำหรับตลาดอเมริกาเหนือ

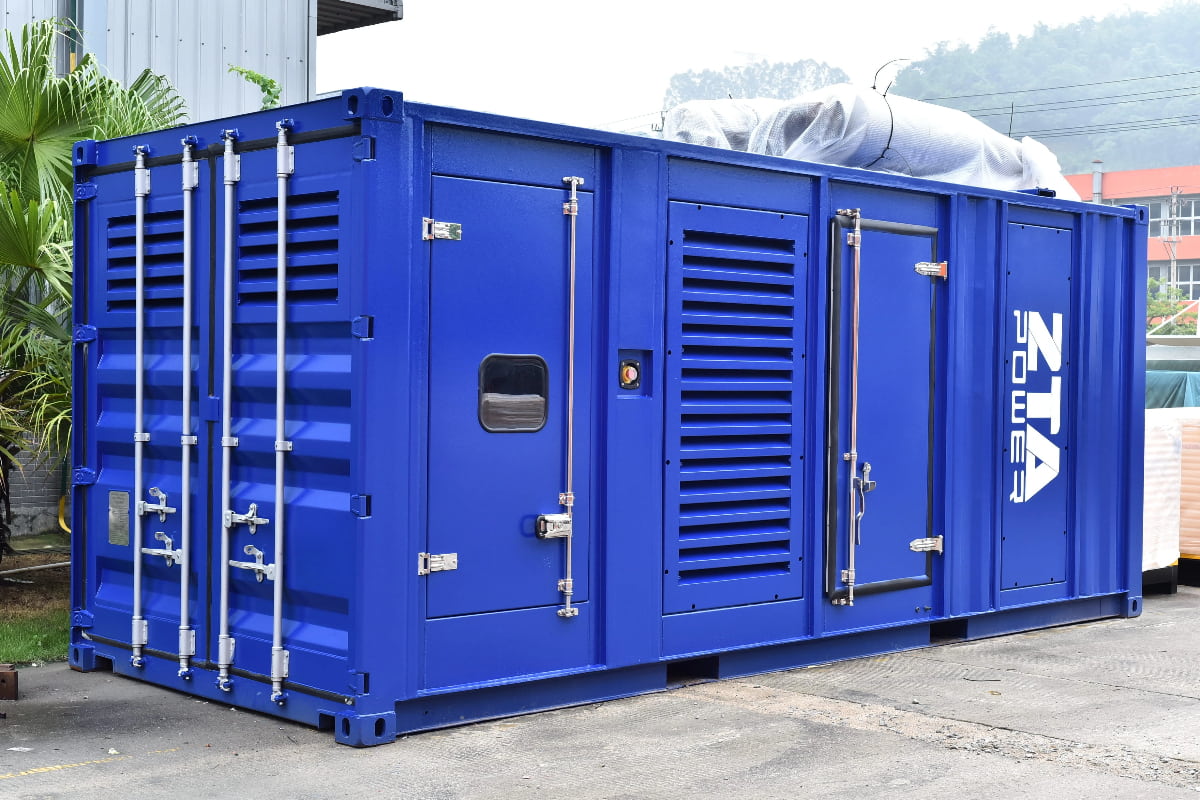

สำหรับสถานที่ที่ไวต่อเสียงรบกวน ให้ระบุ ชุดเครื่องกำเนิดไฟฟ้าดีเซลแบบเก็บเสียง ใน ตู้คอนเทนเนอร์เก็บเสียงขนาด 20 ฟุต หรือ เครื่องกำเนิดไฟฟ้าดีเซลแบบตู้คอนเทนเนอร์ ที่มีขนาดใหญ่กว่า ตู้ครอบเครื่องกำเนิดไฟฟ้าแบบเก็บเสียง ช่วยลดเสียงรบกวนที่ปล่อยออกมาในขณะที่ยังคงรักษาอัลเทอร์เนเตอร์และ AVR ให้อยู่ภายในค่าความคลาดเคลื่อนของความถี่ที่กำหนด

6. คำถามที่พบบ่อย

ถาม: เครื่องกำเนิดไฟฟ้า 50Hz สามารถทำงานที่ 60Hz ได้หรือไม่?

ตอบ: สามารถปรับแต่งได้ อัลเทอร์เนเตอร์ถูกพันขดลวดมาสำหรับความถี่เดียว และตัวควบคุมความเร็วเครื่องยนต์ถูกตั้งค่าไว้สำหรับความเร็วเดียว การแปลงความถี่ต้องอาศัยการพันขดลวดอัลเทอร์เนเตอร์ใหม่และปรับจูนเครื่องยนต์ใหม่ ซึ่งมักจะไม่คุ้มค่าเมื่อเทียบกับการสั่งซื้อ เครื่องกำเนิดไฟฟ้าดีเซล.

ถาม: ความถี่มีผลต่อการตอบสนองของชุดเครื่องกำเนิดไฟฟ้า AMF หรือไม่?

ตอบ: มีผล แผงควบคุม AMF ต้องตรวจจับความถี่ที่ถูกต้องก่อนทำการซิงโครไนซ์และถ่ายโอนโหลด หากความถี่ไม่ตรงกันจะทำให้ไม่สามารถสลับการทำงานอัตโนมัติได้อย่างปลอดภัย

ถาม: แบบไหนดีกว่ากันระหว่าง 50Hz หรือ 60Hz?

ตอบ: ไม่มีแบบไหน "ดีกว่า" ความถูกต้องขึ้นอยู่กับสถานที่และโหลดของคุณ ให้เลือกมาตรฐานที่ระบบโครงข่ายไฟฟ้าและอุปกรณ์ของคุณใช้งานอยู่แล้ว

7. บทสรุป

การเลือกระหว่าง ชุดเครื่องกำเนิดไฟฟ้า 50Hz และ 60Hz เป็นการตัดสินใจขั้นพื้นฐานที่มีผลต่อความเร็วรอบเครื่องยนต์ แรงดันไฟฟ้า การออกแบบอัลเทอร์เนเตอร์ และการทำงานของ AMF ควรเลือกให้ตรงกับระบบโครงข่ายไฟฟ้าและอุปกรณ์ของคุณ และตรวจสอบการตั้งค่าของ แผงควบคุม AMF และ ตัวควบคุม ATS ก่อนการจัดส่ง
