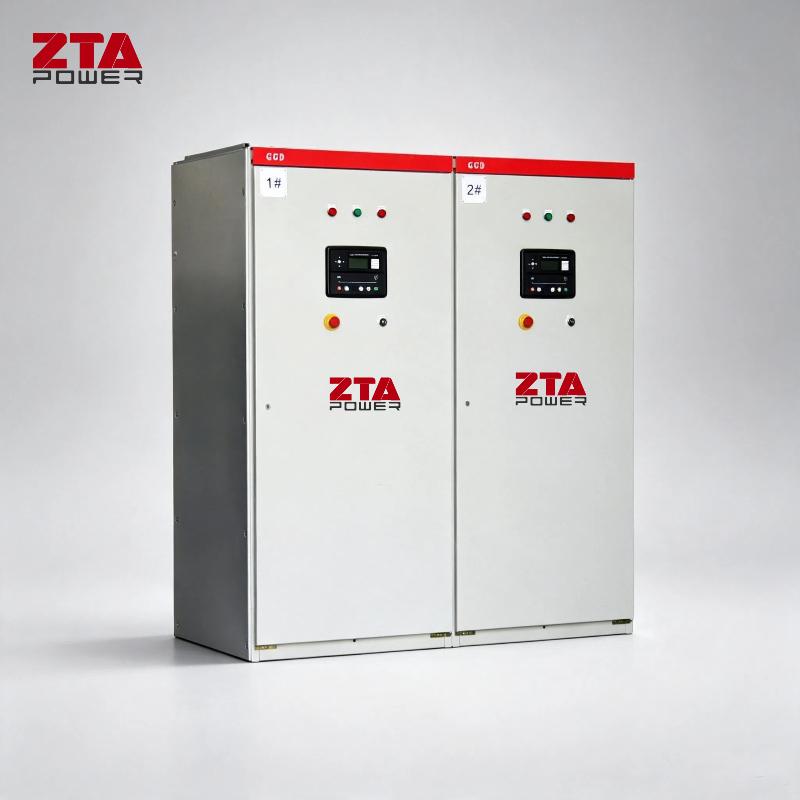

แผงควบคุม Synchronize UK Deepsea 8610 บนเครื่องกำเนิดไฟฟ้า

แผงควบคุม Synchronize UK Deepsea 8610 บนเครื่องกำเนิดไฟฟ้า

UK Deepsea 8610 ผลิตในสหราชอาณาจักรตามมาตรฐานอุตสาหกรรม ตัวควบคุมที่ใช้ไมโครโปรเซสเซอร์นี้รับประกันการแบ่งปันโหลดและการซิงโครไนซ์ความถี่ที่แม่นยำสำหรับการใช้พลังงานที่สำคัญต่อภารกิจ

ซีรีส์ DSE8610 ได้รับการออกแบบมาเพื่อให้มีฟังก์ชันการทำงานที่แตกต่างกันบนแพลตฟอร์มทั่วไป ซึ่งช่วยให้ OEM ของเครื่องกำเนิดไฟฟ้ามีความยืดหยุ่นมากขึ้นในการเลือกตัวควบคุมเพื่อใช้ในแอปพลิเคชันเฉพาะ

โมดูลซีรีส์ DSE8610 ได้รับการออกแบบมาเพื่อให้ผู้ปฏิบัติงานสามารถสตาร์ทและหยุดเครื่องกำเนิดไฟฟ้าได้ และหากจำเป็น สามารถถ่ายโอนโหลดไปยังเครื่องกำเนิดไฟฟ้าได้ด้วยตนเอง (ผ่านปุ่มกดที่ติดตั้งบนแผง) หรือโดยอัตโนมัติ

คุณสมบัติการซิงโครไนซ์และการแบ่งปันโหลดรวมอยู่ด้วยในตัวควบคุม รวมถึงการป้องกันที่จำเป็นสำหรับระบบดังกล่าว

ผู้ใช้ยังสามารถดูพารามิเตอร์การทำงานของระบบผ่านทางจอ LCD ได้อีกด้วย

ข้อมูลจำเพาะ

ดีซี ซัพพลาย

พิกัดแรงดันไฟต่อเนื่อง

8 V ถึง 35 V ต่อเนื่อง

การหมุนหลุด

สามารถอยู่รอดได้ 0 V เป็นเวลา 50 mS โดยมีเงื่อนไขว่า

แหล่งจ่ายไฟอย่างน้อย 10 V ก่อนที่จะตัดการเชื่อมต่อและ

แหล่งจ่ายไฟจะคืนตัวเป็น 5 V ซึ่งทำได้สำเร็จ

โดยไม่ต้องใช้แบตเตอรี่ภายใน

กระแสไฟฟ้าทำงานสูงสุด

460 mA ที่ 12 V, 245 mA ที่ 24 V

กระแสไฟสแตนด์บายสูงสุด

375 mA ที่ 12 V, 200 mA ที่ 24 V

ช่วงการชาร์จล้มเหลว/การกระตุ้น

0 V ถึง 35 V

เอาท์พุต

เอาท์พุต A (เชื้อเพลิง)

15 A DC ที่แรงดันไฟฟ้าจ่าย

เอาท์พุต B (ข้อเหวี่ยง)

15 A DC ที่แรงดันไฟฟ้าจ่าย

เอาท์พุต C และ D

8 A AC ที่ 250 V AC (ไม่มีแรงดันไฟฟ้า)

เอาต์พุตเสริม E,F,G

2 A DC ที่แรงดันไฟฟ้าจ่าย

เครื่องปั่นไฟและบัส

ช่วงแรงดันไฟฟ้า

15 V ถึง 333 V AC (LN)

ช่วงความถี่

3.5 เฮิรตซ์ ถึง 75 เฮิรตซ์

แม่เหล็กดูดติด

ช่วงแรงดันไฟฟ้า

+/- 0.5 โวลต์ถึง 70 โวลต์

ช่วงความถี่

10,000 เฮิรตซ์ (สูงสุด)

ระบบควบคุมแบบติดตั้งในตัว

อิมพีแดนซ์โหลดขั้นต่ำ

1000Ω

แยกตัวอย่างสมบูรณ์

เพิ่มแรงดันไฟ

0 V ถึง 10 V DC

แยกตัวอย่างสมบูรณ์

แรงดันออฟเซ็ต

+/- 10 โวลต์ กระแสตรง

แยกตัวอย่างสมบูรณ์

การควบคุม AVR ในตัว

อิมพีแดนซ์โหลดขั้นต่ำ

1000Ω

แยกตัวอย่างสมบูรณ์

เพิ่มแรงดันไฟ

0 V ถึง 10 V DC

แยกตัวอย่างสมบูรณ์

แรงดันออฟเซ็ต

+/- 10 โวลต์ กระแสตรง

แยกตัวอย่างสมบูรณ์

ขนาด

โดยรวม

240 มม. x 172 มม. x 57 มม.

9.4” x 6.8” x 2.2”

แผงตัดออก

220 มม. x 160 มม.

8.7” x 6.3”

คุณสมบัติที่สำคัญ

• การแบ่งโหลดที่ครอบคลุมความสามารถ

• อินพุตที่กำหนดค่าได้ (11)

• เอาท์พุตที่กำหนดค่าได้ (8)

• การวัดแรงดันไฟฟ้า

• ตัวควบคุมแรงดันไฟฟ้าและ AVR ในตัวควบคุม

• สัญญาณเตือนการโอเวอร์โหลดกิโลวัตต์

• ไฟฟ้าครบวงจรการป้องกัน

• แม่เหล็กดูดติด

• ความสามารถของเครื่องยนต์อิเล็กทรอนิกส์

• รีโมท RS232 และ RS485

การสื่อสาร

• โมดบัส RTU

• ฟังก์ชั่น PLC

• ตัวจับเวลาการออกกำลังกายหลายเหตุการณ์

• จอ LCD แสดงข้อความ 4 บรรทัดพร้อมไฟแบ็คไลท์

• ภาษาการแสดงผลหลายภาษา

• สตาร์ทอัตโนมัติ/สตาร์ทด้วยมือ

• สัญญาณเตือนแบบเสียง

• ไฟ LED แสดงสถานะแบบคงที่และยืดหยุ่น

• บันทึกเหตุการณ์ (250)

• ปกป้องเครื่องยนต์

• แจ้งสถานะความผิดปกติให้ทราบ พีซีที่ได้รับการกำหนด

• การติดตั้งแผงด้านหน้า

• แผงด้านหน้าได้รับการป้องกัน

การเขียนโปรแกรม

• การกำหนดค่าพีซี

• สัญญาณเตือนและตัวจับเวลาที่กำหนดค่าได้

• สามารถกำหนดค่าการเริ่มและหยุดได้ตัวจับเวลา

• การส่งข้อความแจ้งเตือนทาง SMS

• การตรวจสอบระยะไกล

• เข้ากันได้กับซีรีย์ DSE8700

ประโยชน์หลัก

• สามารถใช้ RS232 และ RS485 ได้ในเวลาเดียวกัน

• การเชื่อมต่อ DSENet สำหรับ การขยายระบบ

• ฟังก์ชั่น PLC

• การตรวจจับแรงดันไฟฟ้าอัตโนมัติ

• รองรับโหลดจำลองห้าขั้นตอน

• รองรับการลดโหลด 5 ขั้นตอน

• จำนวนอินพุตสูงและ เอาท์พุต

• รองรับภาษาต่างๆ ทั่วโลก

• ซอฟต์แวร์ชุดการกำหนดค่าพีซี

• การเชื่อมต่อ USB โดยตรงกับพีซี

• การตรวจสอบอีเทอร์เน็ต

• โฮสต์ USB

• การบันทึกข้อมูลและแนวโน้ม

อุปกรณ์ขยาย

• การขยาย LED DSE2548 โมดูล

• การขยายอินพุต DSE2130 โมดูล

• การขยายเอาต์พุต DSE2157 โมดูล

• เครื่องขยายสัญญาณ CAN/MSC DSE124
