ข้อควรพิจารณาด้านคุณภาพสำหรับการเชื่อมต่อสายเคเบิลของเครื่องกำเนิดไฟฟ้าดีเซล

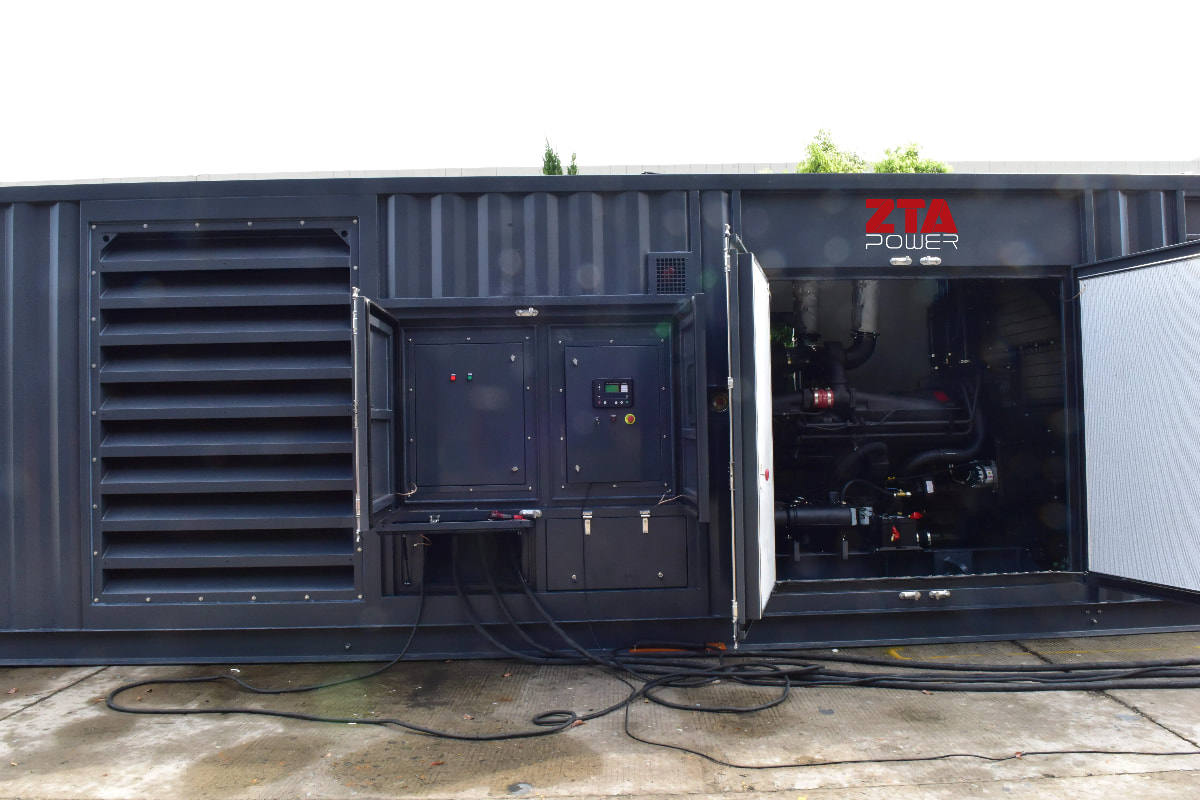

ข้อกำหนดด้านคุณภาพสำหรับการเชื่อมต่อสายเคเบิลของ ชุดเครื่องกำเนิดไฟฟ้าดีเซล สายไฟมีความสำคัญอย่างยิ่ง เนื่องจากส่งผลโดยตรงต่อความปลอดภัย ความน่าเชื่อถือ ความเสถียร และอายุการใช้งานของระบบจ่ายไฟทั้งหมด การใช้สายไฟที่ "ผิดกฎหมาย" อาจทำให้แรงดันไฟฟ้าตกมากเกินไป สายไฟร้อนจัด และอาจก่อให้เกิดความเสียหายร้ายแรง เช่น ไฟไหม้ ดังนั้น สายไฟสำหรับเครื่องกำเนิดไฟฟ้าดีเซลต้องเป็นไปตามข้อกำหนดของมาตรฐานสากลที่เกี่ยวข้อง หากมีข้อขัดแย้งกับข้อกำหนดของหน่วยงานการไฟฟ้าในพื้นที่เกี่ยวกับยี่ห้อ รุ่น สี ฯลฯ ให้ยึดถือข้อกำหนดของหน่วยงานการไฟฟ้าในพื้นที่เป็นหลัก สำหรับสายไฟประเภท ZA-YJV, ZA-YJV22, NH-YJV, WDZA-YJV, NH-KVV, WDZA-BYJ, WDZA-YJY ซึ่งไม่ใช่ประเภทที่ระบุไว้สำหรับสายไฟเชื่อมต่อเครื่องกำเนิดไฟฟ้าดีเซลภายใต้ YD/T1173 การใช้งานจะต้องเป็นไปตามมาตรฐานที่เกี่ยวข้อง เช่น GB/T12706, GB/T19666, JB-T10491, GB/T9330 และ GB/T5023

(1) พื้นที่หน้าตัด: นี่เป็นหนึ่งในพารามิเตอร์ที่สำคัญกว่า พื้นที่หน้าตัดจะต้องคำนวณอย่างแม่นยำโดยอิงจากกระแสเอาต์พุตที่กำหนดของชุดเครื่องกำเนิดไฟฟ้า ความยาวสายเคเบิล และแรงดันตกที่อนุญาต

(2) หลักการง่ายๆ: เมื่อตรงตามข้อกำหนดการลดแรงดัน ควรเลือกขนาดที่ใหญ่กว่าขนาดที่เล็กกว่า โดยทั่วไปแล้วแนะนำให้มีความหนาแน่นกระแสไฟฟ้าระหว่าง 2-4A/mm² ขึ้นอยู่กับวิธีการติดตั้งและอุณหภูมิการทำงานโดยรอบ

(3) ระดับแรงดันไฟฟ้า: ระดับแรงดันไฟฟ้าของชั้นฉนวนต้องสูงกว่าแรงดันไฟฟ้าที่กำหนดของชุดเครื่องกำเนิดไฟฟ้า ตัวอย่างเช่น สำหรับระบบ 400V โดยทั่วไปจะใช้สายเคเบิลที่มีระดับ 0.6/1kV

(4) แรงดันตก:
นี่เป็นตัวชี้วัดสำคัญในการวัดประสิทธิภาพการส่งพลังงานไฟฟ้า แรงดันตกมากเกินไปอาจทำให้แรงดันไฟฟ้าที่ปลายโหลดไม่เพียงพอ ซึ่งอาจเป็นอันตรายต่อการทำงานปกติของอุปกรณ์ ในขณะที่พลังงานไฟฟ้าจะสูญเสียไปในรูปของความร้อนในสายเคเบิล โดยทั่วไปแล้ว แรงดันตกทั้งหมดจะต้องไม่เกิน 3%-5% ของแรงดันไฟฟ้าที่กำหนด ในทางวิศวกรรมภาคปฏิบัติ เพื่อให้มีระยะเผื่อ มักจะมีการแบ่งย่อยการติดตั้งอย่างละเอียดมากขึ้น:

1. สายเชื่อมต่อหลักของเครื่องกำเนิดไฟฟ้า (เครื่องกำเนิดไฟฟ้า → แผงควบคุมหลัก / ATS ): แนะนำให้ควบคุมแรงดันตกคร่อมให้อยู่ที่ ≤2% เหตุผลก็คือ เนื่องจากเป็นเส้นทางหลักของการจ่ายไฟ จึงต้องเว้นพื้นที่ไว้สำหรับแรงดันตกคร่อมของวงจรจ่ายไฟย่อย เพื่อให้แน่ใจว่าแรงดันตกคร่อมรวมของระบบทั้งหมดอยู่ในช่วงที่ยอมรับได้
2. ระบบจ่ายไฟทั้งหมด (จากขั้วต่อเครื่องกำเนิดไฟฟ้าไปยังอุปกรณ์โหลดที่อยู่ไกลที่สุด): แรงดันตกคร่อมทั้งหมดต้องไม่เกิน 5% ซึ่งรวมถึงผลรวมของแรงดันตกคร่อมจากสายไฟหลักของเครื่องกำเนิดไฟฟ้า สายไฟจ่ายไฟในทุกระดับ และวงจรสาขาสุดท้าย

(5) ตัวนำ:

1. วัสดุตัวนำควรเป็นลวดทองแดงอ่อนกลมชนิด TR หรือลวดทองแดงอ่อนกลมชุบดีบุกชนิด TXR
2. ความต้านทานกระแสตรงของสายไฟเดี่ยวที่อุณหภูมิ 20°C ต้องเป็นไปตามข้อกำหนดในตารางด้านล่าง
3. ตารางข้อมูลอ้างอิง (ตัวอย่าง)

(6) ฉนวนกันความร้อน

1. ควรทำเครื่องหมายระบุสายเคเบิลให้ชัดเจน
2. ค่าความต้านทานฉนวนควรเป็นไปตามมาตรฐานที่เกี่ยวข้อง
3. ประสิทธิภาพการเป็นฉนวนควรมีความเสถียรและเชื่อถือได้
4. ความหนาเฉลี่ยของชั้นฉนวนสายเคเบิลเชื่อมต่อจะต้องไม่น้อยกว่าความหนาที่กำหนด และความหนาขั้นต่ำ ณ จุดใด ๆ จะต้องไม่น้อยกว่า 90% ของความหนาที่กำหนด ลบด้วย 0.1 มิลลิเมตร
5. การระบุแกน: แกนฉนวนแต่ละแกนควรได้รับการระบุด้วยสี วิธีการระบุต้องเป็นไปตามข้อกำหนดในท้องถิ่น ผู้ชนะการประมูลจะได้รับข้อกำหนดเกี่ยวกับสีจากผู้ใช้งาน Cummins
6. การตรวจสอบขั้นกลาง: แกนฉนวนของสายเคเบิลเชื่อมต่อเครื่องกำเนิดไฟฟ้าดีเซลจะต้องทนต่อความถี่ไฟฟ้าหรือการทดสอบประกายไฟกระแสตรงตามที่ระบุไว้ในมาตรฐานที่เกี่ยวข้อง ซึ่งถือเป็นการตรวจสอบขั้นกลาง

(7) ปลอก:

1. วัสดุหุ้มปลอก: ควรมีความยืดหยุ่นดีเยี่ยม ทนต่อน้ำมัน ทนต่อการสึกหรอ ทนต่อสภาพอากาศ (รังสียูวี โอโซน) ทนต่อการฉีกขาด และทนไฟ
2. ข้อกำหนดของปลอกหุ้ม: ปลอกหุ้มต้องเรียบ มีความหนาสม่ำเสมอ ปราศจากข้อบกพร่อง เช่น รูเล็กๆ และฟองอากาศ ควรมีความยืดหยุ่นดีเยี่ยม ทนทานต่อน้ำมันเครื่องกำเนิดไฟฟ้าดีเซล Cummins ทนทานต่อการสึกหรอ ทนทานต่อสภาพอากาศ (รังสียูวี โอโซน) ทนทานต่อการฉีกขาด และทนไฟ ทำให้ใช้งานได้จริงสำหรับการเคลื่อนย้าย ลาก และสภาพแวดล้อมกลางแจ้งที่ซับซ้อน
3. ความหนาของปลอกหุ้ม: ความหนาตามกำหนดของปลอกหุ้มสายเคเบิลต้องเป็นไปตามข้อกำหนด สำหรับสายเคเบิลที่ไม่หุ้มเกราะ ความหนาของปลอกหุ้มขั้นต่ำ ณ จุดใด ๆ ต้องไม่น้อยกว่า 85% ของความหนาตามกำหนดลบด้วย 0.1 มม. สำหรับสายเคเบิลที่หุ้มเกราะ ความหนาของปลอกหุ้มขั้นต่ำ ณ จุดใด ๆ ต้องไม่น้อยกว่า 80% ของความหนาตามกำหนดลบด้วย 0.2 มม.
4. ส่วนประกอบภายในปลอกหุ้ม: สำหรับสายเคเบิลที่ปลอกหุ้มสัมผัสโดยตรงกับฉนวนหรือวัสดุหุ้มด้านใน ปลอกหุ้มสายเคเบิลจะต้องไม่ติดกับฉนวนหรือวัสดุหุ้มด้านใน สามารถใช้ผงทัลค์หรือวัสดุอื่น ๆ ที่ตรงตามข้อกำหนดด้านประสิทธิภาพของสายเคเบิลเป็นตัวคั่นระหว่างฉนวนหรือวัสดุหุ้มด้านในกับปลอกหุ้มได้
5. สีของปลอกมีด: โดยทั่วไปจะเป็นสีดำ เนื่องจากคาร์บอนแบล็กมีคุณสมบัติทนทานต่อรังสียูวีได้ดีเยี่ยม
6. ชั้นป้องกัน (สำหรับความจุสูงหรือการส่งสัญญาณระยะไกล): หากสภาพแวดล้อมมีการรบกวนทางแม่เหล็กไฟฟ้าสูง หรือเพื่อลดการแผ่รังสีแม่เหล็กไฟฟ้าของสายเคเบิลออกสู่ภายนอก ควรพิจารณาใช้สายเคเบิลที่มีฉนวนหุ้มด้วยลวดทองแดงหรือเทปทองแดง

(8) ข้อกำหนดทางเทคนิคอื่นๆ:

1. การกำหนดประเภท: การกำหนดประเภทสำหรับสายเคเบิลเชื่อมต่อเครื่องกำเนิดไฟฟ้าดีเซลประกอบด้วยหกส่วน ได้แก่ รหัสลักษณะการเผาไหม้ รหัสซีรี่ส์ รหัสวัสดุฉนวน รหัสวัสดุหุ้ม รหัสวัสดุหุ้มภายนอก และรหัสอุณหภูมิการทำงาน โครงสร้างของสายเคเบิลต้องเป็นไปตามข้อกำหนดของข้อกำหนดเฉพาะที่เกี่ยวข้อง
2. ประเภทสายเคเบิล: จำนวนตัวนำ พื้นที่หน้าตัดระบุ และแรงดันไฟฟ้าพิกัดของสายเคเบิลเชื่อมต่อเครื่องกำเนิดไฟฟ้าดีเซลต้องเป็นไปตามข้อกำหนดของข้อกำหนดเฉพาะที่เกี่ยวข้อง
3. รัศมีดัดโค้งขั้นต่ำระหว่างการติดตั้ง: ต้องไม่น้อยกว่า 8 เท่าของเส้นผ่านศูนย์กลางภายนอกของสายเคเบิลเชื่อมต่อเครื่องกำเนิดไฟฟ้าดีเซลสำหรับชนิดที่ไม่หุ้มฉนวน และไม่น้อยกว่า 15 เท่าของเส้นผ่านศูนย์กลางภายนอกสำหรับชนิดที่หุ้มฉนวน
4. ความทนทานต่อน้ำมัน: อาจมีคราบน้ำมันอยู่รอบๆ ชุดเครื่องกำเนิดไฟฟ้า ปลอกสายเคเบิลต้องมีความทนทานต่อน้ำมันแร่ได้ดี เพื่อป้องกันไม่ให้ปลอกบวม เสียรูป หรือเสื่อมสภาพ

(9) คำแนะนำในการคัดเลือก:

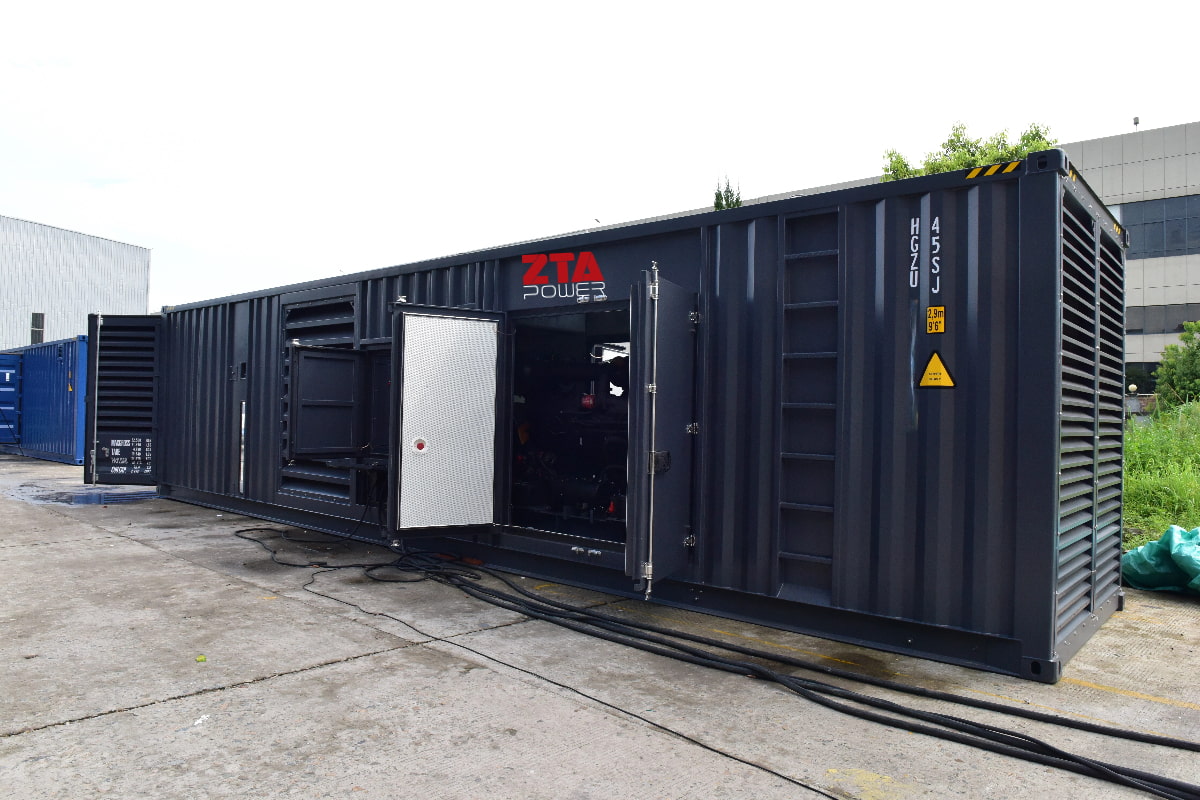

เพื่อให้มั่นใจในคุณภาพของสายเคเบิลที่เชื่อมต่อชุดเครื่องกำเนิดไฟฟ้าดีเซล ควรเลือกใช้สายเคเบิลแบบยืดหยุ่นหุ้มด้วยยางชนิดทนทาน (เช่น มาตรฐานแห่งชาติประเภท YCW, YHZ) เป็นอันดับแรก สายเคเบิลเหล่านี้ได้รับการออกแบบมาอย่างเหมาะสมสำหรับการจ่ายไฟให้กับอุปกรณ์ไฟฟ้าเคลื่อนที่ หากสายเคเบิลติดตั้งถาวรในรางสายเคเบิลหรือท่อร้อยสายในสภาพแวดล้อมที่ดี อาจพิจารณาใช้สายไฟประเภท VV หรือ YJV ได้ แต่ความยืดหยุ่นจะด้อยกว่าสายเคเบิลหุ้มด้วยยางมาก สรุปแล้ว หลักการสำคัญในการเลือกสายเคเบิลเชื่อมต่อสำหรับชุดเครื่องกำเนิดไฟฟ้าดีเซลคือการใช้ "สายเคเบิลแบบยืดหยุ่นที่มีพื้นที่หน้าตัดขนาดใหญ่เพียงพอ ตัวนำทองแดงบริสุทธิ์ และปลอกยางชนิดทนทาน" และต้องแน่ใจว่าเป็นไปตามมาตรฐานความปลอดภัย อย่าลดต้นทุนในส่วนนี้เพื่อหลีกเลี่ยงการสูญเสียมากขึ้นเนื่องจากคุณภาพที่ด้อยกว่า
