ระบบสลับไฟอัตโนมัติ (ATS) ระหว่างไฟหลักและเครื่องกำเนิดไฟฟ้า

ระบบสลับไฟอัตโนมัติ (ATS) ระหว่างไฟหลักและเครื่องกำเนิดไฟฟ้า

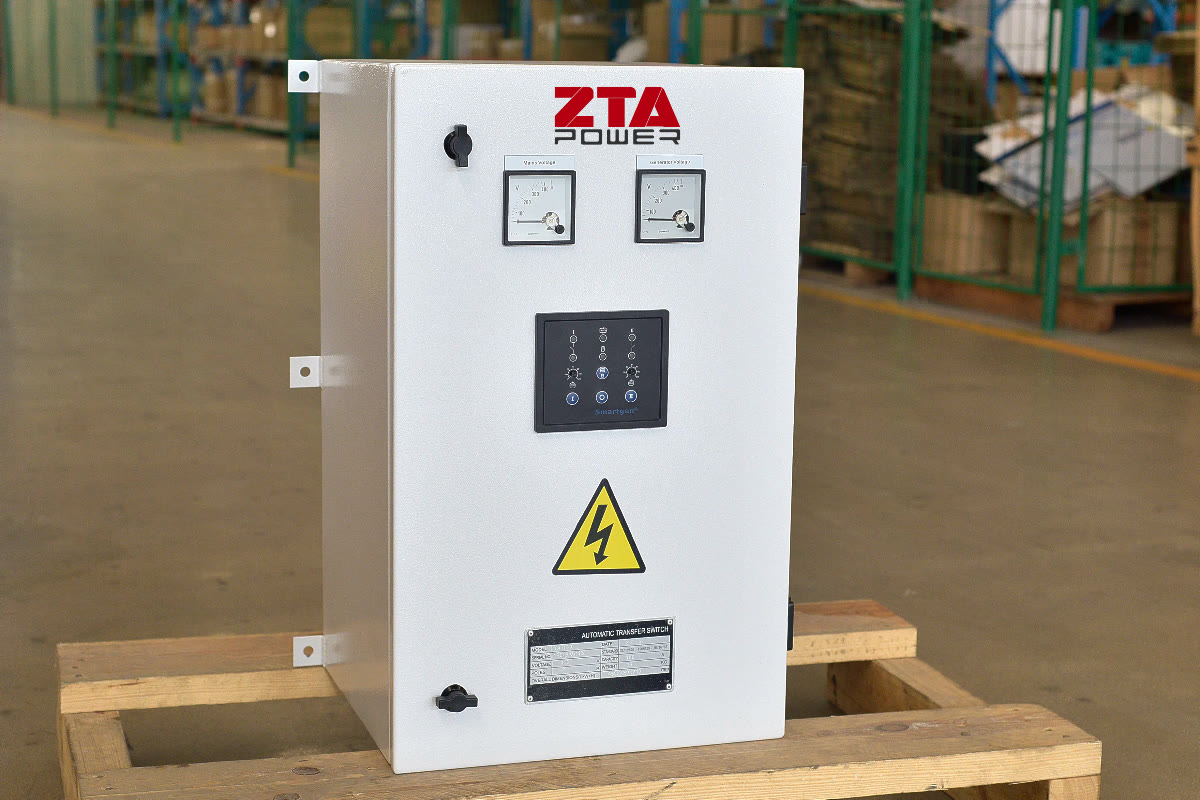

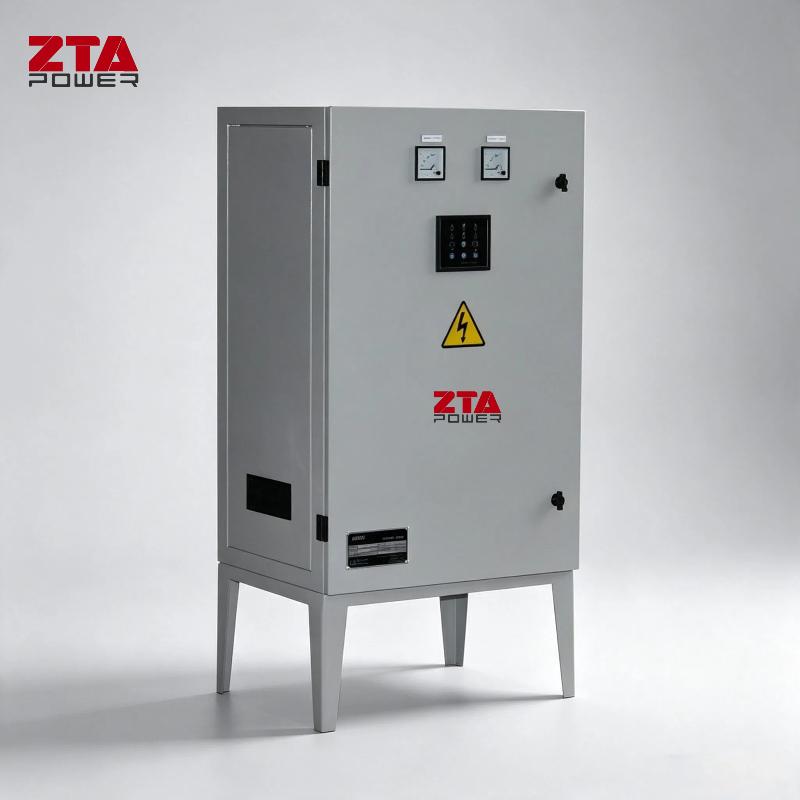

สวิตช์สลับไฟอัตโนมัติซีรีส์ ATS ใช้โมดูลสวิตช์คุณภาพสูงและเชื่อถือได้ ซึ่งออกแบบมาสำหรับระบบจ่ายไฟฉุกเฉิน สามารถสลับโหลดระหว่างไฟบ้านกับไฟบ้าน หรือระหว่างไฟบ้านกับเครื่องกำเนิดไฟฟ้าได้ภายในไม่กี่วินาที สามารถตรวจจับแรงดันและความถี่ของไฟบ้านหรือไฟจากเครื่องกำเนิดไฟฟ้าได้อย่างทันท่วงที สมมติว่าไฟบ้านดับ เครื่องกำเนิดไฟฟ้าจะเริ่มทำงานโดยอัตโนมัติเพื่อจ่ายไฟให้กับโหลดอย่างต่อเนื่อง เมื่อไฟบ้านกลับมา เครื่องกำเนิดไฟฟ้าจะหยุดทำงานโดยอัตโนมัติ และโหลดจะได้รับไฟจากไฟบ้านแทน

เทคโนโลยีและประสิทธิภาพของ ATS เป็นไปตามมาตรฐาน IEC60947-6-1 และ GB14048.11-2002

พารามิเตอร์ทางเทคนิค

คุณสมบัติ:

• เลือกได้ว่าจะใช้แบบควบคุมด้วยตนเองหรือแบบอัตโนมัติ
• ระบบล็อกเชิงกลและไฟฟ้าช่วยให้การเคลื่อนย้ายปลอดภัย
• ไฟแสดงสถานะเพื่อความสะดวกในการใช้งาน
• ฉนวนกันความร้อนระดับ III
• ช่องสำหรับสายเคเบิลอยู่ด้านล่างของกล่องแผงควบคุมเพื่อให้ติดตั้งได้ง่าย
• ถอดแผงทั้งสี่ด้านออกเพื่อความสะดวกในการบำรุงรักษา
• วัสดุแผ่นเหล็กเย็นและสีฝุ่น
• มีห่วงสำหรับยกที่ด้านบนของแผงเพื่อให้ถอดออกได้ง่าย
• เลือกได้ระหว่างแบบติดผนังหรือแบบตั้งพื้น

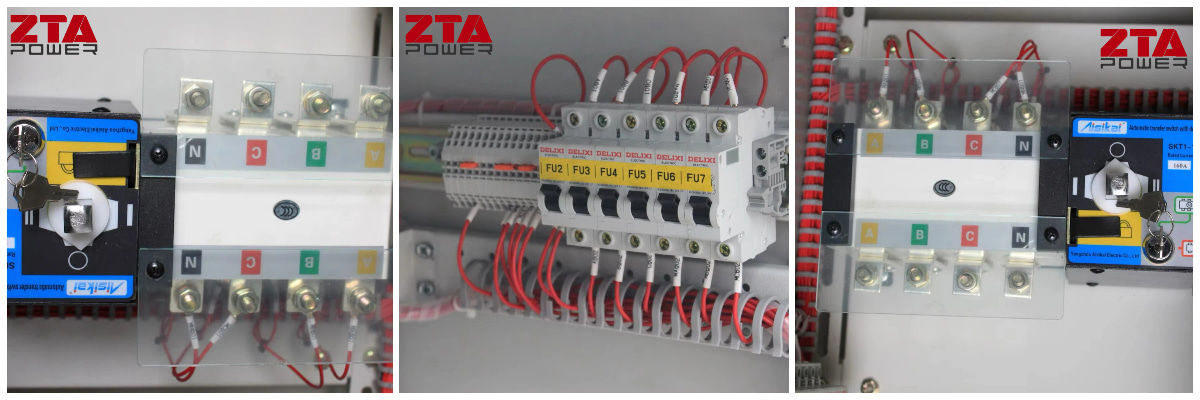

ขอบเขตการจัดหา:

1. โมดูลสวิตช์เปลี่ยนทิศทาง 1 ชุด

2. แรงดันไฟฟ้าสองระดับสำหรับไฟบ้านและไฟจากเครื่องกำเนิดไฟฟ้า

3. สวิตช์ปรับโหมดอัตโนมัติ/ปรับโหมดด้วยมือ 1 ตัว

4. ไฟแสดงสถานะ 3 ดวงที่บ่งบอกว่าไฟหลักยังทำงานอยู่

5. ไฟแสดงสถานะ 3 ดวง ที่แสดงสภาวะการทำงานของเครื่องกำเนิดไฟฟ้า

6. ฟิวส์สี่ตัว

คำถามที่พบบ่อย:

คำถามที่ 1: สวิตช์สลับอัตโนมัติ (ATS) คืออะไร และมีหน้าที่อะไร?
A: สวิตช์สลับแหล่งจ่ายไฟอัตโนมัติ (ATS) เป็นส่วนประกอบสำคัญในระบบไฟฟ้าสำรอง มันจะตรวจสอบแหล่งจ่ายไฟหลักอย่างต่อเนื่อง เมื่อตรวจพบไฟฟ้าดับหรือแรงดันไฟฟ้าตกอย่างมาก มันจะสลับโหลดไฟฟ้าไปยังเครื่องกำเนิดไฟฟ้าสำรองโดยอัตโนมัติ เมื่อไฟฟ้าจากแหล่งจ่ายไฟหลักกลับมาใช้งานได้ มันจะสลับโหลดกลับมาและส่งสัญญาณให้เครื่องกำเนิดไฟฟ้าปิดการทำงาน เพื่อให้มั่นใจได้ว่าการจ่ายไฟจะราบรื่นและเชื่อถือได้

คำถามที่ 2: เหตุใดระบบล็อกเพื่อความปลอดภัยจึงมีความสำคัญในระบบ ATS และจะดำเนินการได้อย่างไร?
A: ระบบล็อกเพื่อความปลอดภัยมีความสำคัญอย่างยิ่งในการป้องกันสถานการณ์ร้ายแรงที่อาจเกิดขึ้นจากการเชื่อมต่อไฟฟ้าจากระบบสาธารณะและไฟฟ้าจากเครื่องกำเนิดไฟฟ้าพร้อมกัน (เรียกว่า "การต่อขนาน") หน่วย ATS ของเรามีระบบล็อกแบบคู่:

ระบบล็อคเชิงกล: กลไกทางกายภาพทำให้เป็นไปไม่ได้ที่คอนแทคเตอร์แหล่งจ่ายไฟทั้งสองตัวจะปิดพร้อมกัน

ระบบล็อกไฟฟ้า: ตรรกะการควบคุมใช้สัญญาณไฟฟ้าเพื่อให้แน่ใจได้ว่าจะมีแหล่งจ่ายไฟเพียงแหล่งเดียวเท่านั้นที่สามารถใช้งานได้
ระบบคู่แบบนี้รับประกันการถ่ายโอนแบบ "ตัดก่อนต่อ" ซึ่งช่วยปกป้องทั้งบุคลากรและอุปกรณ์

คำถามที่ 3: ฉันจะเลือกเรตติ้ง ATS ที่เหมาะสม (เช่น 100A, 400A) สำหรับใบสมัครของฉันได้อย่างไร?
A: พิกัดกระแสของ ATS ต้องเท่ากับหรือมากกว่ากระแสสูงสุดของแผงควบคุมไฟฟ้าหลักหรือวงจรที่ได้รับการป้องกัน คุณควรคำนวณโหลดทั้งหมด (เป็นแอมป์) ที่คุณต้องการสำรองไว้ ขอแนะนำอย่างยิ่งให้ปรึกษาช่างไฟฟ้าที่มีคุณสมบัติเหมาะสมหรือทีมวิศวกรของเราเพื่อให้แน่ใจว่าได้เลือกขนาดที่ถูกต้อง คำนึงถึงกระแสไฟกระชาก และปฏิบัติตามข้อกำหนดทางไฟฟ้าในท้องถิ่น

Q4: ความแตกต่างระหว่าง ATS แบบ Open Transition และ Closed Transition คืออะไร?
เอ: การเปลี่ยนสถานะแบบเปิด (ตัดก่อนต่อ): เป็นแบบมาตรฐานและพบได้บ่อยที่สุด โดยจะตัดการเชื่อมต่อโหลดจากแหล่งจ่ายไฟทั้งหมดชั่วขณะ (ทำให้เกิดช่วงเวลา "ปิด" สั้นๆ) ในระหว่างการเปลี่ยนสถานะ เหมาะสำหรับงานส่วนใหญ่ที่ยอมรับการหยุดชะงักชั่วขณะ (โดยทั่วไป < 1 วินาที) ได้

การเปลี่ยนผ่านแบบปิด (Make-Before-Break): ใช้สำหรับโหลดที่สำคัญซึ่งไม่สามารถทนต่อการหยุดชะงักของกระแสไฟฟ้าได้ ระบบนี้จะซิงโครไนซ์เครื่องกำเนิดไฟฟ้ากับระบบไฟฟ้าหลักก่อนที่จะทำการเปลี่ยนผ่าน ทำให้การเปลี่ยนผ่านเป็นไปอย่างราบรื่น ระบบนี้มีความซับซ้อนและมีต้นทุนสูงกว่า มักใช้ในศูนย์ข้อมูล โรงพยาบาล ฯลฯ

Q5: ฉันสามารถใช้งาน ATS ด้วยตนเองได้หรือไม่?
A: ใช่ครับ โดยทั่วไปแล้วเครื่อง ATS ของเราจะมีฟังก์ชันควบคุมด้วยตนเอง ซึ่งช่วยให้คุณสามารถเริ่มการถ่ายโอนหรือกลับไปยังแหล่งจ่ายหลักได้ด้วยตนเองโดยใช้สวิตช์/คันโยกบนตัวเครื่องสำหรับการบำรุงรักษา การทดสอบ หรือการควบคุมฉุกเฉิน แม้ว่าตัวควบคุมอัตโนมัติจะทำงานล้มเหลวก็ตาม

Q6: ระบบ ATS ต้องการการบำรุงรักษาอะไรบ้าง?
A: การบำรุงรักษาอย่างสม่ำเสมอเป็นสิ่งสำคัญต่อความน่าเชื่อถือ เราขอแนะนำดังนี้:

ทุกเดือน: ตรวจสอบด้วยสายตาเพื่อดูว่ามีฝุ่นละออง การเชื่อมต่อหลวม หรือสัญญาณของความร้อนสูงเกินไปหรือไม่

ทุกสองปี/ทุกปี: ทำการทดสอบการถ่ายโอนด้วยตนเองขณะมีโหลด (เป็นส่วนหนึ่งของขั้นตอนการตรวจสอบการทำงานของเครื่องกำเนิดไฟฟ้า) ให้ช่างเทคนิคที่ได้รับการรับรองตรวจสอบและขันน็อตเชื่อมต่อทางไฟฟ้าให้แน่น ตรวจสอบชิ้นส่วนทางกล และตรวจสอบการตั้งค่าการควบคุม ปฏิบัติตามตารางการบำรุงรักษาเฉพาะของผู้ผลิตเสมอ

Q7: ระบบ ATS เชื่อมต่อและติดตั้งอย่างไร?

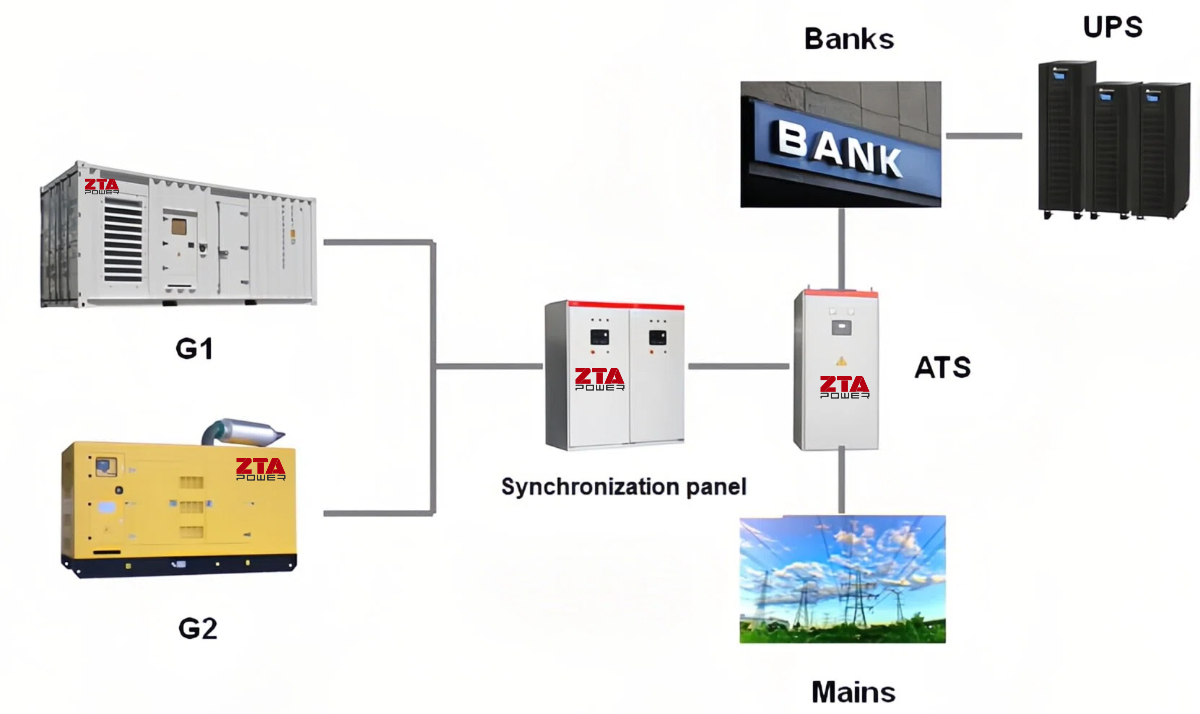

A: ระบบ ATS จะติดตั้งอยู่ระหว่างแผงมิเตอร์ไฟฟ้าหลักและแผงควบคุมโหลดที่สำคัญ (และเครื่องกำเนิดไฟฟ้า) การติดตั้งต้องดำเนินการโดยช่างไฟฟ้าที่มีใบอนุญาตตามมาตรฐานไฟฟ้าของประเทศและท้องถิ่นทั้งหมด (เช่น NEC ในสหรัฐอเมริกา) กระบวนการนี้เกี่ยวข้องกับการเชื่อมต่อแรงดันสูงกับแหล่งจ่ายไฟทั้งสองและโหลด รวมถึงการเดินสายควบคุมแรงดันต่ำไปยังตัวควบคุมเครื่องกำเนิดไฟฟ้าด้วย

Q8: ระบบ ATS มีแผงควบคุมและสัญญาณสตาร์ทเครื่องกำเนิดไฟฟ้ามาให้ด้วยหรือไม่?
A: ใช่ครับ แผงควบคุม ATS มาตรฐานของเรามีตัวควบคุมแบบบูรณาการพร้อมไฟแสดงสถานะ โดยจะส่งสัญญาณสตาร์ทไปยังเครื่องกำเนิดไฟฟ้าโดยอัตโนมัติเมื่อตรวจพบไฟหลักขัดข้อง นอกจากนี้ยังตรวจสอบแรงดัน/ความถี่ของเครื่องกำเนิดไฟฟ้าก่อนที่จะถ่ายโอนโหลด และจัดการรอบการระบายความร้อนก่อนที่จะปิดเครื่องกำเนิดไฟฟ้าหลังจากไฟหลักกลับมาใช้งานได้ปกติ
